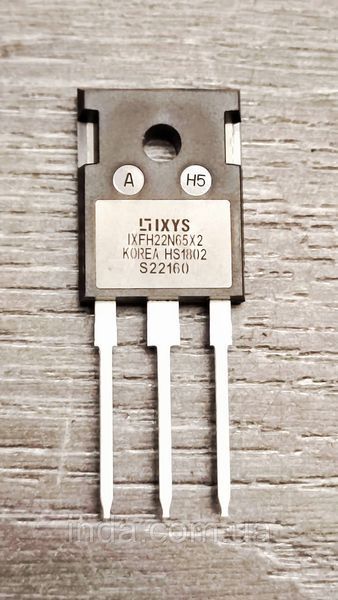

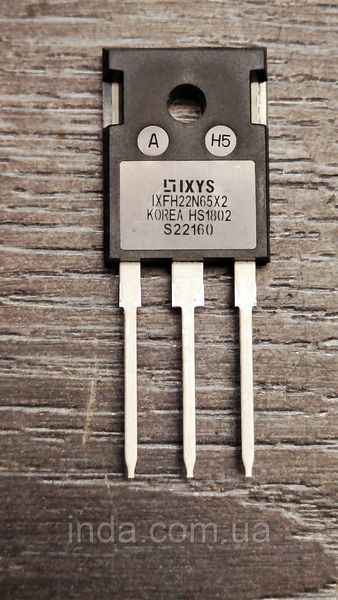

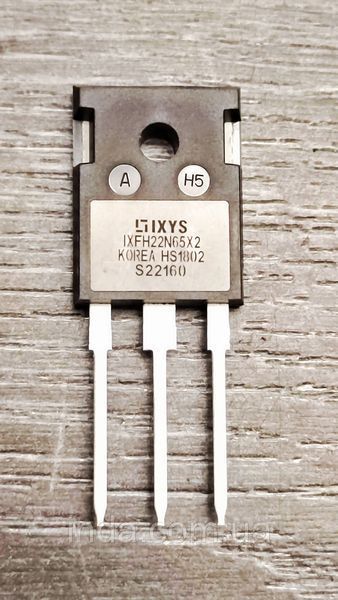

Транзистор IXFH22N65X2 IXYS Оригинал!!! 22A, 650V, MOSFET (замена md20n65, IXFP22N65X2 IXFH22N65X2) TO-247

Оригинальный. Новый. Транзистор IXFH22N65X2 Оригинальный! (замена md20n65 IXFP22N65X2 IXFH22N65X2) TO-247 MOSFET-транзистор IXFH22N65X2 Общие параметры: Производители / Бренд: Littelfuse / IXYS Технологичная база: Ultra Junction X2-Class Power MOSFET Конфигурация кристалла: Одиночный N-канальный силовой MOSFET-транзистор со встроенным диодом обратного тока Выполнение корпуса: TO-247 (TO-247AD) Электрические параметры (Игрально допустимые значения): Максимальное напряжение стик-вилка Vdss: 650 В Максимальное напряжение затвор-вилка Vgss: ±30 В Постоянный ток стока Id при 25°C: 22А Пиковый импульсный ток стока Idm: 44А Максимальная рассеиваемая мощность Ptot при 25°C: 390 Вт Максимальная скорость нарастания напряжения dv/dt: 50 В/нс Статические и динамические характеристики транзистора: Типичное сопротивление стока во включенном состоянии Rds(on): 115 мОм Максимальное сопротивление стока Rds(on) max: 145 мОм (при Vgs = 10 В) Пороговое напряжение включения затвора Vgs(th): 2.5...4.5 В Полный заряд затвора Qg: 34 нКл Входная емкость Ciss: 1920 пФ Выходная емкость Coss: 1150 пФ Энергия одиночного лавинного импульса Eas: 400 мДж Параметры встроенного защитного диода: Максимальный постоянный прямой ток диода Is: 22А Типичное прямое напряжение диода Vsd: 1.4 В Время обратного восстановления диода trr: 100 нс Заряд обратного восстановления Qrr: 460 нКл Тепловые параметры и эксплуатация: Робоча температура кристала Tj: от -55 °C до +150 °C Тепловое сопротивление переход-корпус Rthjc: 0.32 °C/Вт Контроль надежности: 100% Avalanche Tested и low intrinsic gate resistance (Rg) от производителя Область применения и использования: Основное назначение: Высокоскоростной коммутационный ключ со сверхнизким зарядом затвора и высокой устойчивостью к жестким режимам переключения hard-switching. Совместимые устройства: Телекоммуникационные и серверные блоки питания, солнечные инверторы, промышленные источники бесперебойного питания, зарядные станции для электромобилей. Системы управления: Высокочастотные импульсные блоки питания (SMPS), мостовые топологии преобразования энергии (LLC, Full-Bridge), активные корректора коэффициента мощности (PFC) и DC-DC преобразователи.
