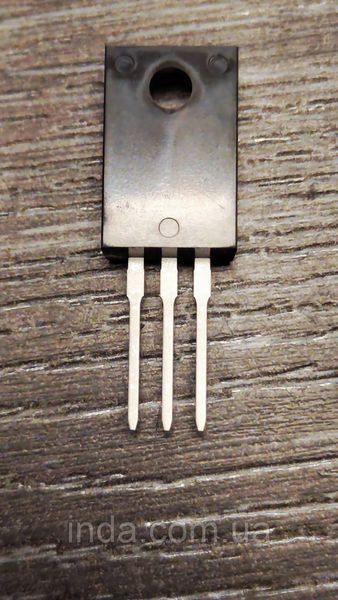

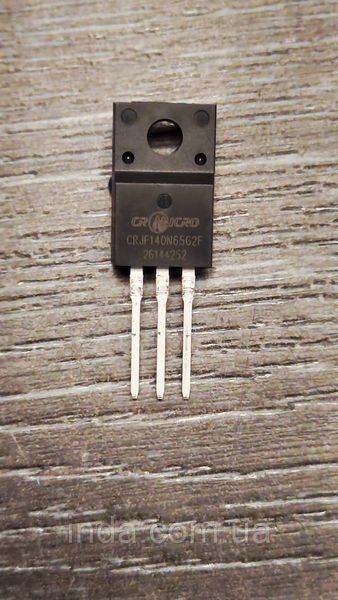

Транзистор CRJF140N65G2F Оригинал!!! 24A/15A, 650V, MOSFET, to-220f

Технические характеристики MOSFET-транзистора CRJF140N65G2F Общие параметры: Производители / Бренд: CR Micro China Resources Microelectronics Технологичная база: CRM CQ Super_Junction Technology SJMOS Структура транзистора: Мощный полевой N-канальный MOSFET Выполнение корпуса: TO-220F полностью изолирован пластиковый корпус Электрические параметры Предельно допустимые значения: Максимальное напряжение стик-вилка Vdss: 650 В Максимальное напряжение затвор-вилка Vgs: ±30 В Постоянный ток стока Id при температуре фланца 25°C номинальный: 22...24 А Постоянный ток стока Id при температуре фланца 100°C: 14...15 А Тест на лавинную пробу: 100% Avalanche Tested Тест устойчивости напряжения: 100% DVDS Tested Статические и динамические характеристики транзистора: Типичное сопротивление открытого канала стекатик Rdson: 110 мОм 0.11 Ом при напряжении затвора 10 В Пороговое напряжение включения затвора Vgsth: 3.4 В Энергетическая эффективность: низкий презентабель FOM Figure of Merit для высокой скорости коммутации Сопротивление открытого состояния: значительно понижен Ron*A для повышения КПД в статичном режиме Параметры встроенного защитного диода: Особенности диода: интегрированный сверхскоростной внутренний диодный каскад Ultra-fast body diode для стабильной импульсной работы Максимальный ток диода: адаптирован под предельные рабочие токи транзистора Тепловые параметры и эксплуатация: Тепловое сопротивление переход-корпус Rthjc: ~6.23 °C/Вт Тепловое сопротивление переход-наклюшающая среда Rthja: 64 °C/Вт Термическая стабильность: оптимизировано для работы при значительных коммутационных нагрузках и повышенных температурах кристалла Область применения и использования: Основное назначение: Силовой коммутационный ключ для зарядных станций EcoFlow, Bluetti и аналоги, где используется в инверторных модулях и платах управления. Совместимые устройства: Источники бесперебойного питания ИБП / UPS, микроинверторы солнечных и восстанавливаемых энергосистем. Системы управления: Высоковольтные импульсные блоки питания SMPS, DC-DC и DC-AC силовики, цепи питания светодиодного освещения LED LCD PDP TV и мониторов.
