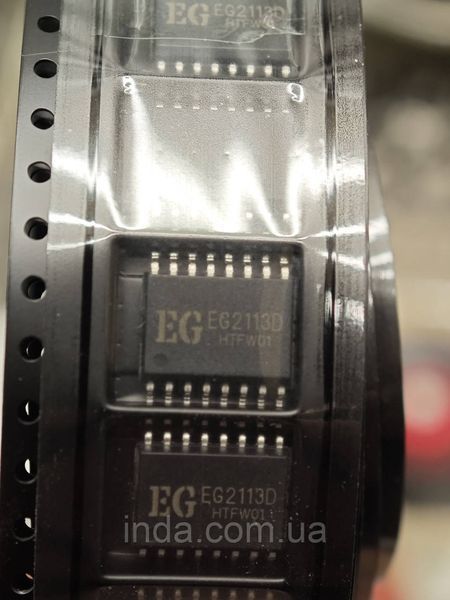

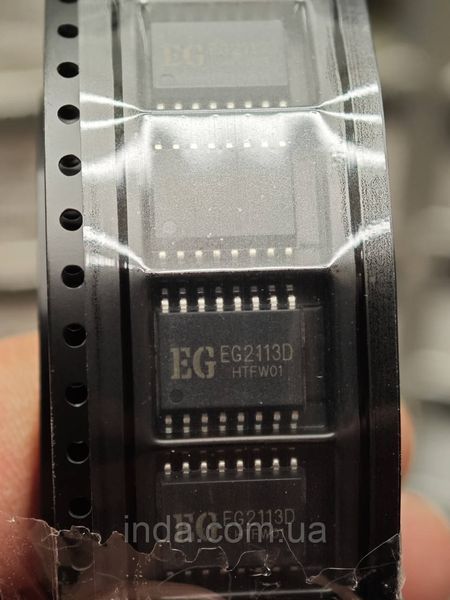

Драйвер EG2113D SOP16W

Драйвер затвора EG2113D (в корпусе SOP16W) Общие параметры: Производители / Бренд: EG Micro Технологичная база: High Voltage High Speed Gate Driver Конфигурация кристалла: Полумостный драйвер для независимого управления затворами MOSFET и IGBT транзисторов верхнего и нижнего плеча Выполнение корпуса: SOP16W — широкий тип корпуса, обеспечивающий увеличенное расстояние между выводами для защиты от высоковольтной пробой Электрические параметры (Игрально допустимые значения): Максимальное напряжение плавающего канала верхнего плеча Vb: 600 В Диапазон напряжения управления ключами Vcc: 10...20 В Диапазон логического напряжения питания Vdd: 3.3...5.5 В Максимальный выходной импульсный ток заряда: 2.0А Максимальный выходной импульсный ток разряда: 2.0А Максимальная частота коммутации: 500 кГц Статические и динамические характеристики: Время задержки отключения / включения: ~200 нс / ~350 нс Время нарастания / спада выходного сигнала tr / tf: 20 нс / 15 нс Логические уровни входных сигналов: низкий уровень — 1.0 В, высокий уровень — 2.5 В Ток покоя: менее 50 мкА Параметры защиты и контроля: Встроенный bootstrap диод: интегрирован в кристалл, что уменьшает количество внешних компонентов обвязки Защита от сквозного тока: встроенная функция, которая полностью предотвращает одновременное включение верхнего и нижнего плеча Функция блокировки при снижении напряжения (UVLO): защита для каналов питания Вход отключения: наличие вывода для быстрого перевода выходов в аварийный режим Тепловые параметры и эксплуатация: Рабочая температура среды: от -45 °C до +105 °C Прямой аналог: функционально и поконтактно заменяет популярные микросхемы в широком корпусе Область применения и использования: Основное назначение: Скоростное высоковольтное управление затворами мощных полевых и биполярных транзисторов в мостовых и полумостовых схемах. Совместимые устройства: Портативные зарядные станции, солнечные и автомобильные инверторы 12/24/48 В под чистый синус, источники бесперебойного питания. Системы управления: Высокочастотные импульсные блоки питания, инверторы сварочных аппаратов, стабилизаторы напряжения и контроллеры бесколлекторных двигателей.
